球形网架的工艺关键环节介绍

2022-09-05 16:17:41

次

　　球形网架生产制造包括关键零部件以及生产制造零部件主要包含螺栓球、构件、套筒扳手、封板、锥头、支撑架、肩台。在实际网架生产生产加工时加工工艺关键环节包括：

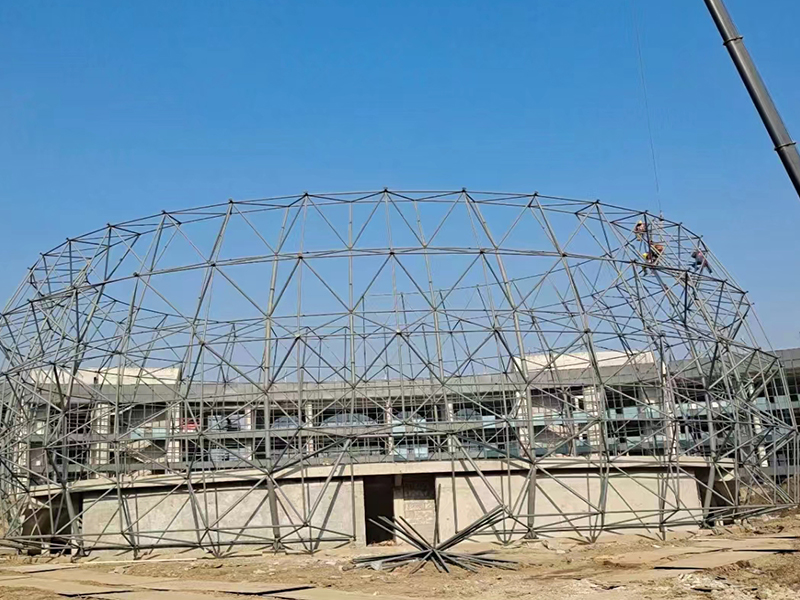

球形网架

　　1、构件生产制造：构件由无缝管、封板或锥头、高强度螺栓组成，其主要生产流程有：无缝管切料焊接并编号→无缝管与封板或锥头，高强度螺栓服务设施并电焊焊接→全自动或半自动式式二氧化碳气体保护焊接→抛丸除锈（Sa2.5级）→喷漆→外包装盒。

　　2、螺栓球生产制造；45#园钢经自由锻→工艺孔生产制造→编号→强轴及弦杆丝孔生产制造→喷漆→外包装盒。

　　螺栓球的主要检测控制有：a.粗晶、裂缝：用放大镜和磁粉探伤控伤检验。b.地脚螺丝质量：需要达到6H级，采用标准螺纹规检验。c.螺牙抗拉强度及螺栓球抗压强度：采用高强度螺栓互相配合用拉力测试机检验，按600但求一批，每一次取3只。d.误差范围最新项目查验。

　　3、套筒扳手生产制造：圆料→胎模锻造毛坯→热处理工艺→机械加工→耐腐蚀首处理(防锈)

　　4、检查网架零部件的合格性，有且只有复合性规范化的产品才能够用以网架生产生产加工，在实施网架开工前会让网架零配件进行全面的检查。一些比较细微的网架零配件产品都要认真仔细，在类型、型号规格、特点等要符合执行标准产品质量标准和设计原则。

　　5、网架生产生产加工的过程中要符合操作标准，选择一家工作经历的操作人员工程施工，保证安全工程施工，会对建筑企业埋件、埋件地脚螺栓位置和方向建筑标高及网架的中心线进行复查。
